Installer un nouveau système de chauffage demande plus qu’une simple fixation murale. Pour garantir la sécurité de votre foyer et la durabilité de votre équipement, le raccordement électrique doit suivre un protocole rigoureux. Que vous remplaciez un vieux convecteur par un modèle à inertie ou que vous créiez une nouvelle installation, comprendre la manipulation des conducteurs et le respect des protections modulaires est indispensable avant de remettre le courant.
Les fondamentaux de la norme NF C 15-100
En France, toute installation électrique domestique respecte la norme NF C 15-100. Cette réglementation définit les règles de sécurité pour prévenir les risques d’incendie et d’électrisation. Pour un radiateur électrique, plusieurs points sont impératifs.
Un circuit dédié pour chaque appareil
Un radiateur ne se branche jamais sur une prise de courant classique. Il dispose de son propre circuit, partant directement du tableau électrique jusqu’à une sortie de câble murale. Ce circuit est protégé par un disjoncteur divisionnaire dont l’ampérage dépend de la puissance cumulée des appareils, généralement 16A ou 20A.
Protection différentielle et section des fils
La sécurité des personnes repose sur un interrupteur différentiel de 30 mA placé en amont dans le tableau. Côté câblage, la section standard pour un circuit de chauffage est de 2,5 mm². Cette épaisseur de cuivre supporte l’intensité du courant sans échauffement, même lors des pics de consommation hivernaux.
Identification et préparation des conducteurs
Avant toute intervention, coupez le disjoncteur général et utilisez un testeur de tension pour confirmer l’absence de courant au niveau de la sortie murale. Une fois la sécurité vérifiée, identifiez les fils colorés : le bleu pour le Neutre, le marron ou rouge pour la Phase, le vert et jaune pour la Terre, et le noir pour le Fil Pilote.
Le cas des appareils en Classe II
Si votre radiateur ne possède que deux ou trois fils (sans vert et jaune), il s’agit d’un appareil à double isolation (Classe II). Ne le reliez surtout pas à la terre. Le fil de terre arrivant du mur doit rester en attente, isolé par un connecteur de type Wago au fond du boîtier d’encastrement. À l’inverse, pour un appareil de Classe I, le raccordement à la terre est obligatoire pour évacuer les courants de fuite.
Guide étape par étape pour un branchement réussi
Une fois le support mural fixé et mis à niveau, procédez au raccordement électrique.
1. Préparation de la sortie de câble
Retirez la plaque frontale de la sortie de câble murale. Si les fils sont trop longs, recoupez-les en conservant une marge de 10 à 15 cm. Dénudez chaque conducteur sur 8 à 10 mm avec une pince adaptée, sans entailler le cuivre.

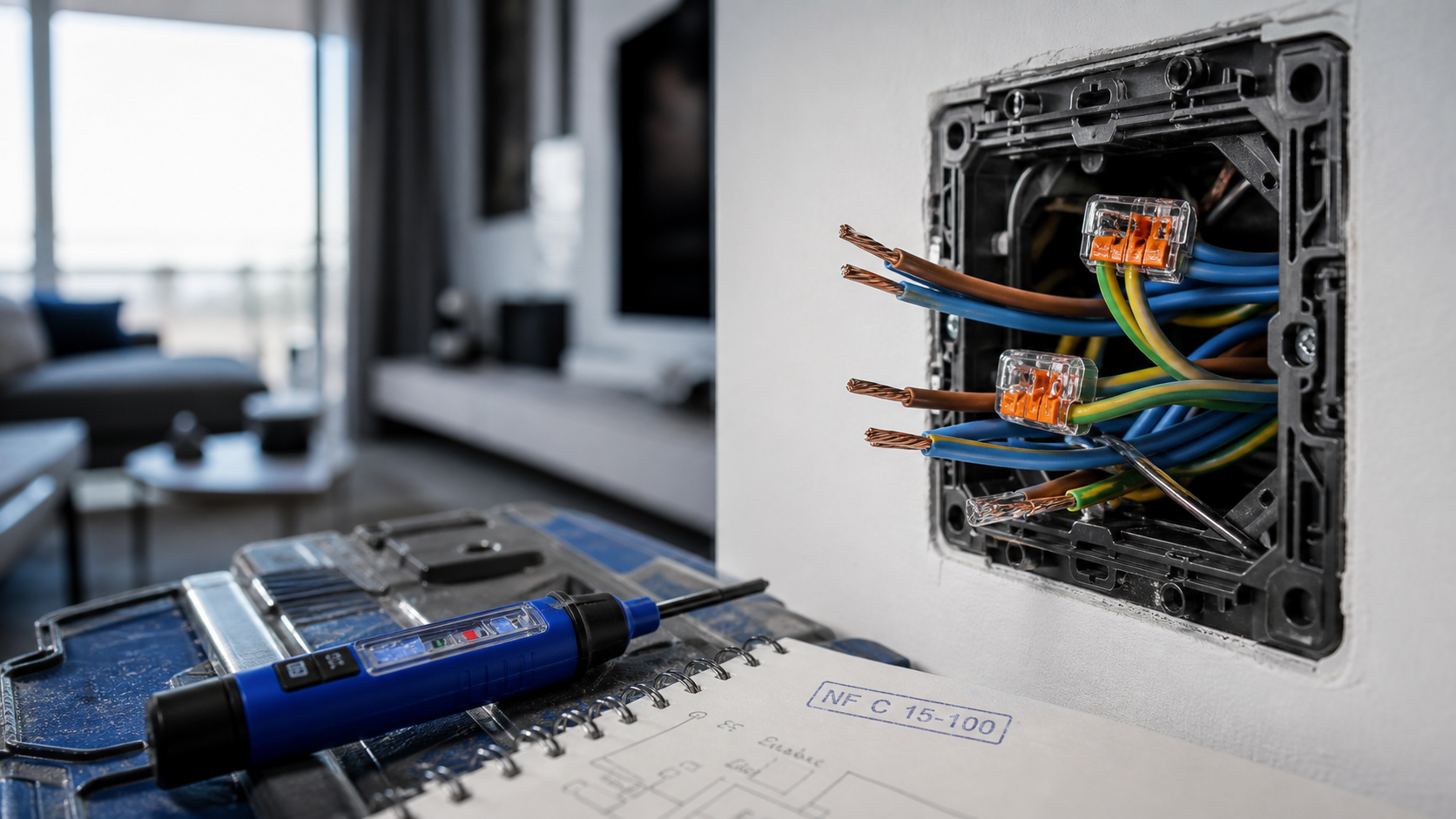

2. Connexion des fils
Utilisez des bornes de connexion automatique type Wago. Reliez le fil bleu du radiateur au bleu du mur, et le marron du radiateur à la phase du mur. Si vous utilisez un gestionnaire d’énergie, raccordez le fil pilote noir au fil noir sortant du mur. Dans le cas contraire, isolez le fil pilote avec un connecteur individuel pour éviter tout contact accidentel.
3. Finition et remise sous tension
Rangez les fils dans la boîte d’encastrement, fixez le radiateur sur son support et remontez la plaque de finition. Vérifiez qu’aucun fil n’est pincé avant de rétablir le courant au tableau électrique.
Puissances et protections : tableau de correspondance
Pour assurer la cohérence de votre installation, voici les correspondances entre la puissance de chauffe et les composants du circuit.
| Puissance totale (Watts) | Section de câble (mm²) | Protection disjoncteur (Ampères) |
|---|---|---|
| Jusqu’à 3500 W | 1,5 mm² (2,5 mm² conseillé) | 16 A |
| Jusqu’à 4500 W | 2,5 mm² | 20 A |
| Jusqu’à 7000 W | 4 mm² | 32 A |
Erreurs fréquentes et conseils d’expert
L’erreur la plus courante est l’utilisation d’une rallonge ou d’une multiprise pour un radiateur d’appoint. Ces dispositifs ne supportent pas une charge continue élevée, ce qui provoque la fonte des plastiques et un risque d’incendie. Dans une salle de bain, le branchement d’un sèche-serviette doit respecter des volumes de sécurité stricts et utiliser une sortie de câble étanche (IP44).
Si vous constatez des couleurs de fils inhabituelles sur une installation ancienne, utilisez un multimètre pour identifier la phase. En cas de doute sur la capacité de votre tableau électrique ou l’état de votre câblage, contactez un électricien qualifié. Une installation certifiée valorise votre logement et garantit une sécurité totale face aux exigences des assureurs.
