Le passage des câbles électriques dans les cloisons sèches, comme le BA13, est un point de tension fréquent sur les chantiers de rénovation. S’il est tentant de glisser un fil directement derrière la plaque pour gagner du temps, la réglementation française est formelle. La norme NF C 15-100 encadre strictement cette pratique pour garantir la sécurité des biens et des personnes. Respecter ces règles assure une installation fonctionnelle et préserve votre couverture d’assurance en cas de sinistre.
La protection mécanique selon la norme NF C 15-100

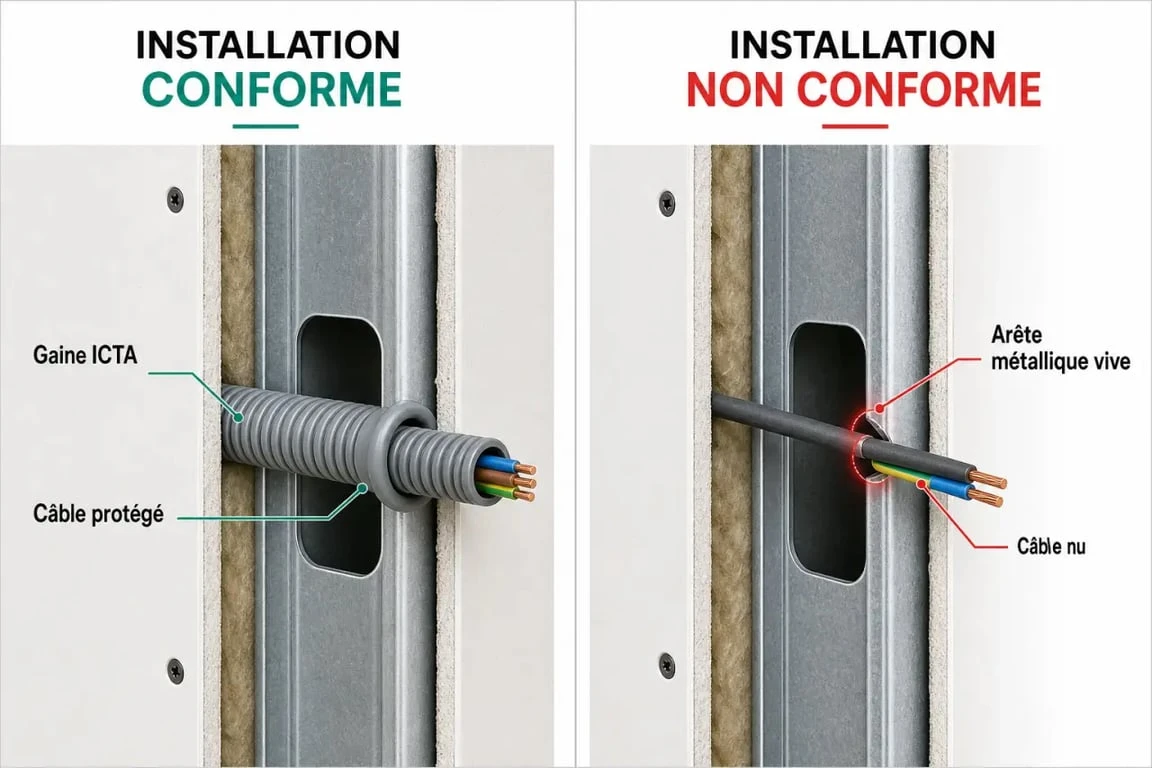

La règle fondamentale en électricité résidentielle impose une protection mécanique continue pour tout conducteur. Dans une cloison en placo, les montants métalliques et les rails présentent des bords tranchants. Avec les vibrations naturelles du bâtiment ou lors de futures interventions, ces éléments peuvent entamer l’isolant du câble et provoquer un court-circuit.
Testez vos connaissances : Norme NF C 15-100
L’obligation de conduit ICTA
Pour la quasi-totalité des installations, l’usage d’une gaine ICTA (Isolant Cintrable Transversalement Annelé) est obligatoire. Ce conduit protège les fils contre l’écrasement et l’abrasion. Il permet surtout la remplaçabilité des conducteurs. En cas de défaut, vous devez pouvoir retirer le fil défectueux pour en glisser un nouveau sans démolir la cloison. Un câble coincé contre un montant rend cette opération impossible.
Le cas du câble R2V
Le câble U-1000 R2V, souvent appelé câble noir, possède une double isolation renforcée. Bien qu’il soit plus robuste que les fils simples de type H07V-U, la norme NF C 15-100 impose son passage sous gaine lorsqu’il traverse des parois ou est encastré. Les rares exceptions concernent uniquement des configurations précises de vides de construction.
Les exceptions : quand la gaine n’est pas requise
Certaines situations tolèrent l’absence de conduit, mais ces cas sont souvent mal interprétés. Ces exceptions reposent sur la notion de vide de construction accessible et sécurisé.
Le vide de construction désigne un espace ménagé dans les parois après leur réalisation. Pour poser un câble sans gaine dans cet espace, il doit être de type R2V ou FR-N05VV-U. Le passage doit être libre de tout obstacle tranchant. Dans une cloison placo sur ossature métallique, cette condition est difficile à remplir sans protection, car les perçages dans l’acier agissent comme des lames de rasoir pour le plastique.
Considérez votre cloison comme une structure aux bords rugueux. Si vous posez un câble contre des rails métalliques, les frottements répétés ou le contact avec certains isolants thermiques agissent comme un abrasif lent. Utiliser une gaine neutralise ces points de friction et garantit que l’âme en cuivre reste protégée, évitant ainsi tout arc électrique invisible derrière vos murs.
Les risques d’une installation non conforme
Ignorer la norme NF C 15-100 comporte des conséquences physiques et financières sérieuses.
- Risque d’incendie : Un câble dont l’isolant est entamé par un montant métallique peut créer un arc électrique. Dans une cloison contenant de la laine de verre ou du polystyrène, le départ de feu est immédiat et souvent indétectable.
- Défaut d’assurance : En cas de sinistre électrique, l’expert mandaté par votre assureur vérifiera la conformité. Si les câbles ne sont pas protégés par des gaines, l’assureur peut invoquer une non-conformité aux règles de l’art pour refuser l’indemnisation.
- Maintenance impossible : Sans gaine, toute évolution de votre installation est bloquée. Ajouter une prise ou remplacer un circuit défaillant devient un chantier lourd nécessitant de casser le plâtre et de refaire les finitions.
Synthèse des obligations de pose
Ce tableau récapitule les obligations selon le matériel utilisé dans une cloison sèche ou un vide de construction :
Norme NF C15-100 : Téléchargez la référence des installations électriques — Accédez à la version officielle et mise à jour de la norme NF C15-100 pour garantir la conformité et la sécurité de vos installations électriques basse tension.
| Type de conducteur | Pose en cloison placo | Pose en vide de construction |
|---|---|---|
| Fils H07V-U | Gaine obligatoire | Interdit sans conduit |
| Câble U-1000 R2V | Gaine recommandée | Autorisé sous conditions |
| Câble FR-N05VV-U | Gaine recommandée | Autorisé sous conditions |
Bonnes pratiques pour un passage sécurisé
Si vous réalisez vos travaux vous-même, l’anticipation est essentielle. La pose des gaines doit précéder la fermeture de la cloison.
Utiliser les perçages des montants
Les montants de type M48 possèdent des ouvertures pré-découpées. Ces passages sont conçus pour les gaines ICTA. Ne forcez jamais une gaine dans un espace trop étroit et assurez-vous qu’elle ne soit pas pincée entre le montant et la plaque de plâtre lors du vissage. Une vis qui traverse une gaine est un accident classique, évitable en centrant correctement les conduits.
Respecter le taux de remplissage
Pour garantir la remplaçabilité des fils, ne saturez pas vos gaines. Les conducteurs ne doivent pas occuper plus du tiers de la section intérieure. Pour un circuit de prises standard en 2,5 mm², une gaine de 20 mm est le minimum, tandis qu’une gaine de 25 mm offre un confort de tirage supérieur, surtout si le trajet comporte des coudes.
Choisir la bonne gaine
Utilisez exclusivement des gaines de couleur grise (ICTA). Évitez les anciennes gaines orange (ICTL) présentes dans les vieux stocks : elles sont propagatrices de flamme et ne répondent plus aux exigences de sécurité actuelles pour un encastrement dans des parois sèches.
Bien que le câble R2V puisse techniquement supporter certaines poses sans gaine dans des espaces vides, la réalité des cloisons placo rend l’usage de la gaine ICTA indispensable. C’est l’unique garantie d’une installation durable, évolutive et conforme aux exigences des organismes de contrôle.
