Installer un télérupteur est la solution pour piloter un circuit d’éclairage depuis plus de deux points de commande. Contrairement au va-et-vient classique, limité à deux interrupteurs, le télérupteur permet d’ajouter autant de boutons-poussoirs que nécessaire. La marque Hager propose des modules réputés pour leur fiabilité et leur simplicité de pose. Un mauvais raccordement peut toutefois endommager la bobine ou créer des dysfonctionnements sur votre réseau.
Comprendre le fonctionnement d’un télérupteur Hager
Le télérupteur est un commutateur qui change d’état à chaque impulsion électrique. Lorsqu’on appuie sur un bouton-poussoir, le courant traverse la bobine du télérupteur, ce qui ferme ou ouvre le contact de puissance alimentant les lampes.
La différence entre unipolaire et bipolaire
Hager propose deux types de télérupteurs pour les installations résidentielles : les modèles unipolaires comme l’EPN510 et les modèles bipolaires comme l’EPN520. Le modèle unipolaire coupe uniquement la phase, tandis que le modèle bipolaire coupe simultanément la phase et le neutre. Ce dernier offre une sécurité accrue dans les environnements humides en isolant totalement le luminaire du réseau lors de l’extinction.
Les bornes de connexion standard

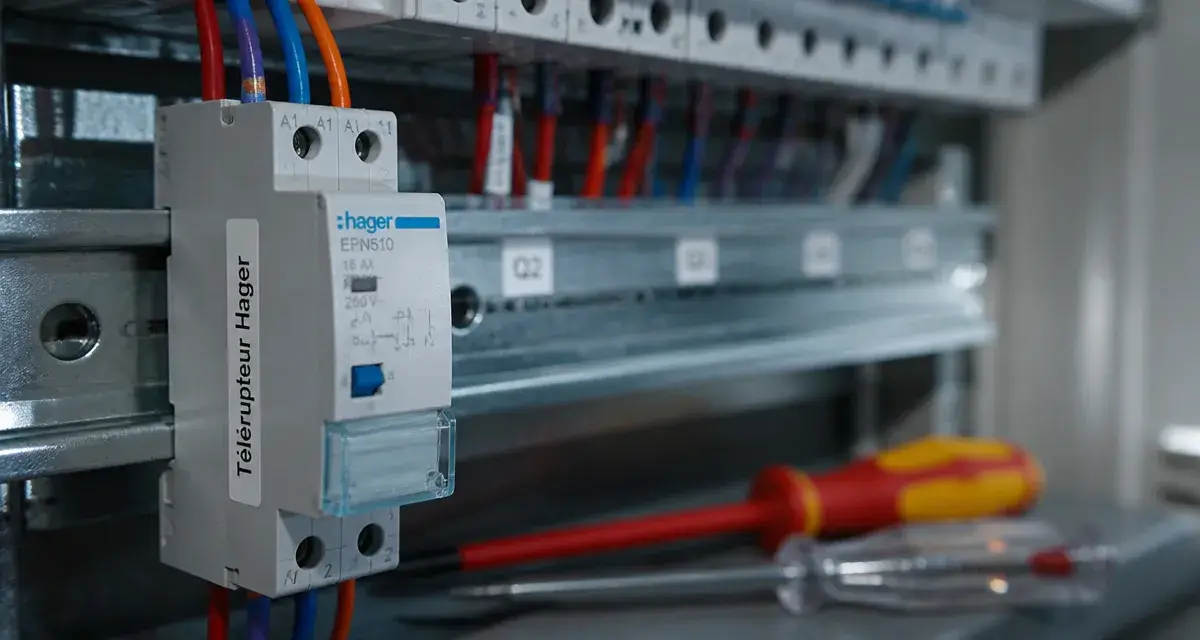

Sur la face avant d’un module Hager, vous retrouvez les marquages suivants :
A1 et A2 correspondent aux bornes de la bobine pour le circuit de commande. 1 et 2 désignent les bornes du contact de puissance pour le circuit de charge. 3 et 4 sont les bornes supplémentaires présentes sur les modèles bipolaires.
Schéma de raccordement : le guide étape par étape
Le branchement d’un télérupteur Hager nécessite de séparer le circuit de commande des boutons-poussoirs du circuit de puissance des lampes, bien qu’ils partagent souvent la même protection par disjoncteur 16A selon la norme NF C 15-100.
Étape 1 : Préparation et sécurité
Coupez le disjoncteur général avant toute intervention. Vérifiez l’absence de tension avec un vérificateur d’absence de tension (VAT). Pour un câblage conforme, utilisez des fils de section 1,5 mm², la norme en vigueur pour les circuits d’éclairage.
Étape 2 : Câblage du circuit de puissance
Le circuit de puissance alimente directement vos luminaires. Sur un modèle unipolaire classique, la procédure est la suivante :
Reliez la phase, fil rouge, en sortie du disjoncteur de protection à la borne 1 du télérupteur. Connectez la borne 2 du télérupteur au fil de phase, souvent violet ou marron, qui dessert vos lampes. Le neutre, fil bleu, des lampes est raccordé directement au bornier de neutre du tableau électrique.
Étape 3 : Câblage du circuit de commande
Pour connecter vos boutons-poussoirs, la méthode standard consiste à envoyer la phase aux boutons :
Partez de la phase du disjoncteur vers le premier bouton-poussoir et pontez les autres boutons entre eux. Le retour de bouton-poussoir, fil orange, revient au tableau pour se brancher sur la borne A1 du télérupteur. Reliez la borne A2 du télérupteur directement au neutre du disjoncteur de protection.
Optimiser l’installation et la gestion des fils
Le câblage peut devenir complexe sans une logique rigoureuse. Chaque connexion doit être parfaitement alignée pour que l’impulsion atteigne sa cible. Si un raccordement est lâche ou inversé, le mécanisme ne fonctionne pas. L’utilisation de peignes de raccordement en tête de module est recommandée. Cela limite le nombre de fils volants et garantit que l’alimentation de la bobine et du contact de puissance reste stable, évitant ainsi les arcs électriques ou les vibrations parasites de la bobine.
Comparatif des modèles Hager les plus courants
Le choix du module dépend de vos besoins en termes de bruit, de nombre de pôles ou de type de bornes.
| Référence | Type | Bornes | Caractéristique principale |
|---|---|---|---|
| EPN510 | Unipolaire (1F) | À vis | Standard robuste et économique. |
| EPS510B | Unipolaire (1F) | Sans vis (QuickConnect) | Installation rapide et maintien optimal. |
| EPN520 | Bipolaire (2F) | À vis | Sécurité maximale, coupe phase et neutre. |
| ERC125 | Silencieux | À vis | Idéal pour les chambres ou zones de repos. |
Les 3 erreurs critiques à éviter lors du branchement
Certaines erreurs de câblage reviennent fréquemment et compromettent la durée de vie du matériel Hager.
1. Confondre bouton-poussoir et interrupteur simple
Un télérupteur ne fonctionne pas avec un interrupteur classique. L’interrupteur reste en position fermée, ce qui laisse la bobine sous tension en permanence. La bobine chauffe et finit par griller. Utilisez exclusivement des boutons-poussoirs à contact fugitif.
2. Mélanger les neutres de différents circuits
Le neutre raccordé à la borne A2 doit provenir du même disjoncteur que celui qui protège la phase envoyée aux boutons-poussoirs. Si vous mélangez les neutres, votre interrupteur différentiel sautera systématiquement à cause d’une fuite de courant détectée.
3. Surcharger le circuit de commande
Il existe une limite physique liée à la capacité de la bobine et à la longueur des câbles. Au-delà de 15 à 20 boutons-poussoirs, des courants de fuite peuvent apparaître et maintenir le télérupteur collé. Si vous utilisez des boutons avec voyants, ajoutez un compensateur spécifique pour éviter ce phénomène.
Conseils pour un câblage propre dans le tableau
Pensez à l’étiquetage. Hager propose des porte-étiquettes transparents sur ses modules : utilisez-les pour identifier clairement le circuit. Ne dénudez pas trop vos fils. Un cuivre apparent trop long risque de provoquer un court-circuit, tandis qu’un fil mal inséré dans la borne QuickConnect provoquera des faux contacts. Testez manuellement le télérupteur grâce au levier de forçage en façade : cela permet de vérifier que le circuit de puissance fonctionne avant d’avoir raccordé les boutons-poussoirs.
