Simple allumage : phase, retour lampe, neutre

Un interrupteur simple allumage sert à commander un seul point lumineux depuis un seul endroit, comme une applique, un plafonnier, un spot ou un éclairage extérieur adapté. Le principe paraît simple, mais le branchement doit être compris avant d’être réalisé : on ne coupe pas le neutre, on interrompt la phase, puis on renvoie le courant vers la lampe par le retour lampe.

Avant toute intervention, coupez l’alimentation au tableau électrique et vérifiez l’absence de tension avec un appareil adapté. Si l’installation est ancienne, si les couleurs de fils ne sont pas cohérentes ou si un doute subsiste, faites intervenir un électricien. La sécurité passe avant la rapidité.

Table des matières

Comprendre le principe avant de raccorder les fils

Dans un circuit simple allumage, l’interrupteur joue le rôle d’un point de commande. Quand il est ouvert, le courant ne passe pas et la lampe reste éteinte. Quand il est fermé, la phase rejoint le point lumineux par le retour lampe et l’éclairage s’allume. Le fonctionnement repose donc sur une logique très simple, mais qui doit être respectée sans approximation.

Quiz : Le Simple Allumage

Le rôle de chaque conducteur

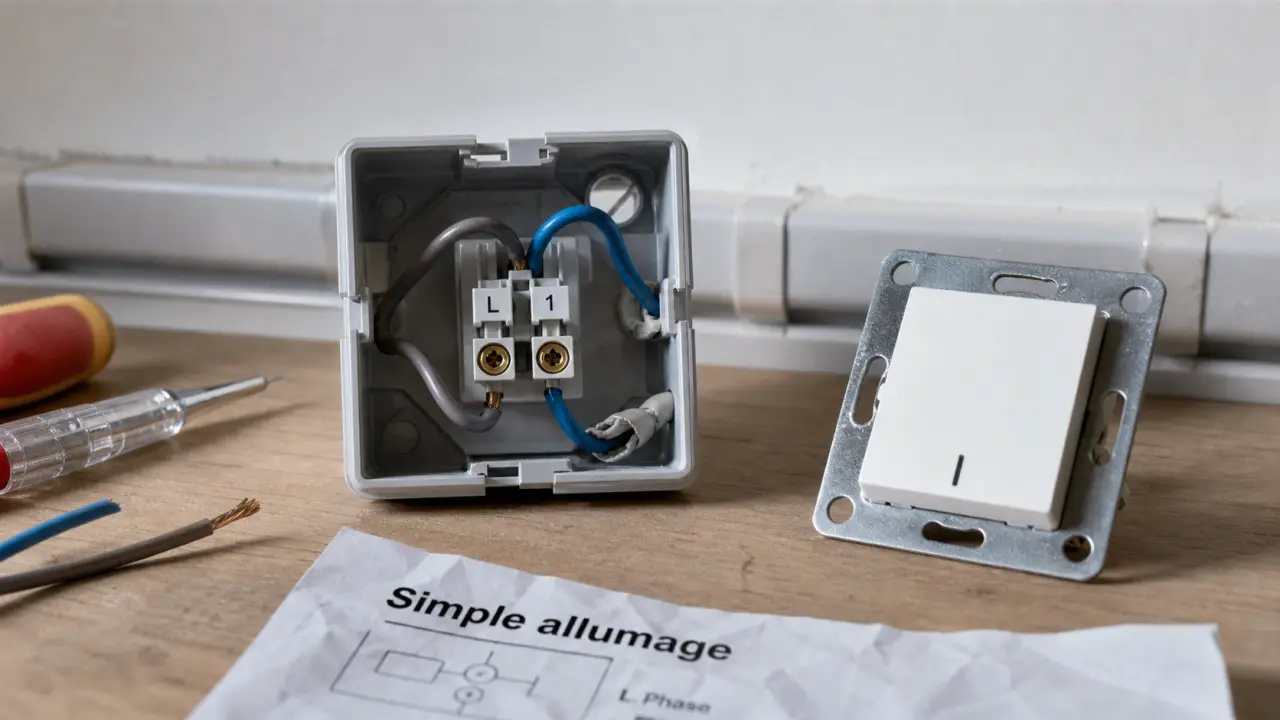

Le fil de phase arrive depuis le tableau électrique ou une boîte de dérivation. Il se raccorde généralement sur la borne L de l’interrupteur. Le fil qui repart de l’interrupteur vers la lampe s’appelle le retour lampe ; il se raccorde souvent sur une borne marquée 1, une flèche ou un symbole équivalent selon les modèles.

Le neutre ne passe normalement pas par un interrupteur simple allumage classique : il va directement au point lumineux. La terre va aussi jusqu’au luminaire lorsque celui-ci doit être relié à la protection de terre. Cette distinction compte, car un montage qui coupe le neutre au lieu de la phase peut laisser une partie du luminaire sous tension même lorsqu’il semble éteint.

Schéma de principe lisible

Élément	Raccordement attendu	Fonction
Phase	Tableau ou boîte de dérivation vers borne L de l’interrupteur	Alimente le circuit de commande
Retour lampe	Borne 1 de l’interrupteur vers lampe	Envoie la phase commandée au point lumineux
Neutre	Directement vers la lampe	Permet le retour du courant
Terre	Directement vers le luminaire si nécessaire	Assure la protection des personnes

En résumé, la phase entre dans l’interrupteur, le retour lampe en sort, le neutre et la terre vont à la lampe. Cette logique suffit à comprendre la plupart des montages simples, qu’ils soient encastrés ou en applique.

Matériel nécessaire et préparation du chantier

Un câblage propre commence avant le raccordement. Il faut préparer les outils, identifier les fils et vérifier que l’appareillage choisi correspond à l’usage prévu, qu’il s’agisse d’un intérieur, d’un extérieur, d’une pièce humide, d’un mur plein, d’une cloison creuse ou d’une goulotte apparente. Cette préparation évite les reprises inutiles et les erreurs de raccordement.

Les éléments à prévoir

Un interrupteur simple allumage adapté à la boîte d’encastrement ou au boîtier en applique.
Des conducteurs électriques conformes à l’installation existante.
Une boîte d’encastrement, une boîte de dérivation ou une goulotte si nécessaire.
Un tournevis isolé, une pince à dénuder et un testeur de tension.
Des connecteurs adaptés pour les raccords dans la boîte de dérivation ou au point lumineux.

Les gammes d’appareillage varient selon les fabricants, comme Legrand ou Schneider, mais le principe des bornes reste similaire : une entrée de phase et une sortie vers la lampe. Lisez toujours le marquage présent sur le mécanisme, car certains interrupteurs affichent des repères différents selon les séries.

Identifier les fils sans se fier uniquement aux couleurs

Dans une installation récente, les couleurs aident à se repérer : bleu pour le neutre, vert et jaune pour la terre, autre couleur pour la phase ou le retour lampe. Dans un logement ancien, des couleurs ont pu être réutilisées de manière incorrecte. Il ne faut donc pas conclure trop vite ni supposer qu’un fil bleu est forcément un neutre.

Un bon réflexe consiste à photographier le montage avant démontage, puis à repérer chaque conducteur avec une étiquette. Cette étape évite de mélanger une phase permanente et un retour lampe, surtout lorsqu’une boîte contient plusieurs circuits d’éclairage. Elle simplifie aussi un futur remplacement si le même point de commande doit être repris plus tard.

Étapes pour réaliser le branchement d’un simple allumage

Le raccordement se fait méthodiquement. Même si le geste paraît simple, prenez le temps de contrôler chaque point avant de remettre le courant. Un fil mal serré peut provoquer un échauffement, un clignotement de lampe ou une panne intermittente. Le soin apporté au serrage et au repérage compte autant que le schéma lui-même.

Procédure pas à pas

Coupez le courant au disjoncteur concerné ou au disjoncteur général.
Vérifiez l’absence de tension sur les fils à l’aide d’un testeur fiable.
Démontez l’ancien interrupteur si vous effectuez un remplacement.
Repérez la phase permanente et le fil allant vers la lampe.
Raccordez la phase sur la borne L de l’interrupteur.
Raccordez le retour lampe sur la borne 1 ou la sortie indiquée par le fabricant.
Rangez les conducteurs sans les pincer et fixez le mécanisme dans la boîte.
Remettez le courant, puis testez l’allumage et l’extinction plusieurs fois.

Si la lampe ne s’allume pas, ne multipliez pas les essais au hasard. Recoupez le courant, vérifiez le serrage, puis contrôlez la continuité du retour lampe et l’arrivée du neutre au luminaire. Le problème vient souvent d’un conducteur mal identifié ou d’un raccord dans la boîte de dérivation. Une reprise calme et méthodique évite d’aggraver la situation.

Le détail que beaucoup oublient dans les gaines

Quand les fils circulent dans une gaine, pensez au passage complet du câble, pas seulement à sa destination. Un conducteur qui accroche, qui vrille ou qui force dans un coude risque d’abîmer son isolant sans que cela se voie tout de suite. Utilisez un tire-fil propre, avancez sans à-coups et évitez de tirer sur un seul conducteur déjà raccordé. Ce soin mécanique rend le câblage plus durable et facilite une future intervention, par exemple l’ajout d’un voyant témoin ou le remplacement de l’interrupteur.

Sécurité, norme NF C-15-100 et erreurs fréquentes

Une installation d’éclairage doit respecter la norme NF C-15-100. Elle encadre les règles de conception et de sécurité des installations électriques basse tension dans les logements. Pour un particulier, l’essentiel est de retenir que le matériel, les protections au tableau, les sections de conducteurs, les volumes de pièces humides et les raccordements doivent rester cohérents avec cette norme.

Les erreurs qui créent un risque réel

Couper le neutre au lieu de la phase : le luminaire peut rester dangereux même éteint.
Laisser un fil mal serré : cela peut provoquer un échauffement ou un faux contact.
Mélanger plusieurs circuits dans une même boîte sans identification claire.
Oublier la terre sur un luminaire qui nécessite une liaison de protection.
Installer un appareillage inadapté dans une zone humide ou en extérieur.

Le contrôle le plus simple consiste à vérifier que l’interrupteur coupe bien la phase commandée. Une fois la lampe éteinte, le retour lampe ne doit plus être alimenté. Pour ce type de vérification, utilisez un appareil approprié et évitez les tournevis testeurs basiques, souvent insuffisants pour diagnostiquer correctement une installation.

Quand appeler un professionnel

Faire soi-même un remplacement à l’identique peut être envisageable pour une personne soigneuse et informée. En revanche, l’intervention d’un électricien est préférable si vous créez un nouveau circuit, si vous modifiez le tableau électrique, si les fils ne sont pas identifiables ou si l’installation ne semble pas conforme à la NF C-15-100.

Un professionnel pourra aussi vérifier la protection du circuit, l’état des connexions, la continuité de terre et l’adaptation du matériel. C’est particulièrement utile dans une rénovation, où les anciens montages réservent parfois des surprises : neutres communs, boîtes trop chargées, conducteurs fragilisés ou repiquages difficiles à comprendre.

Simple allumage, va-et-vient ou voyant témoin : ne pas confondre

Le simple allumage convient lorsque vous voulez commander une lampe depuis un seul point. Dès que vous souhaitez allumer et éteindre depuis deux endroits, par exemple en haut et en bas d’un escalier, il faut passer sur un va-et-vient. Si vous voulez savoir si une lumière est allumée alors que vous ne la voyez pas, un interrupteur à voyant témoin peut être plus adapté.

Type de commande	Usage typique	Différence de câblage
Simple allumage	Une lampe commandée depuis un seul interrupteur	Phase sur L, retour lampe vers le point lumineux
Va-et-vient	Une lampe commandée depuis deux interrupteurs	Présence de navettes entre les deux commandes
Interrupteur à voyant témoin	Voir si une lampe distante est allumée	Le neutre doit parfois être raccordé à l’interrupteur

La confusion la plus fréquente concerne le voyant. Un voyant lumineux intégré peut servir de repère dans le noir ou de témoin d’allumage ; le câblage n’est pas toujours le même. Sur certains modèles à voyant témoin, le neutre doit être présent dans la boîte d’interrupteur. Si ce neutre n’existe pas, il ne faut pas improviser un raccord : choisissez un modèle compatible ou faites adapter le circuit.

Pour un montage fiable, partez toujours du besoin réel : un point de commande, deux points de commande ou une information visuelle sur l’état de la lampe. Ce choix évite d’acheter le mauvais interrupteur et de transformer un branchement simple en dépannage compliqué. Un simple contrôle du besoin au départ fait gagner du temps et limite les erreurs au moment du raccordement.
