Une noue de toiture mal conçue ou exécutée constitue l’une des principales sources d’infiltration d’eau dans le bâti. Lire et comprendre un schéma technique de noue permet de contrôler la cohérence d’un projet, de dialoguer efficacement avec les artisans et de prévenir les désordres coûteux. Ce guide détaille les éléments essentiels à vérifier sur un plan, les règles de dimensionnement et les bonnes pratiques de mise en œuvre, pour passer sereinement du dessin au chantier.
Comprendre le rôle de la noue dans la conception de la toiture
La noue concentre les écoulements de plusieurs pans de toiture, ce qui en fait un point sensible du système d’évacuation des eaux. Un schéma technique rigoureux permet d’anticiper les risques et de respecter les normes en vigueur, en particulier les DTU relatifs à la couverture.
Comment fonctionne une noue de toiture et pourquoi son schéma est crucial
La noue désigne l’angle rentrant formé par la jonction de deux versants de toiture. Cette configuration canalise l’eau de pluie vers un point bas, générant des débits importants sur une surface réduite. Le schéma technique doit détailler la pente, la largeur utile, le type de support et les dispositifs d’étanchéité pour garantir un écoulement efficace sans stagnation ni débordement.
Comprendre ce schéma permet de vérifier la faisabilité d’un projet avant le début des travaux, d’identifier les erreurs potentielles et d’adapter la solution aux contraintes du bâtiment. Un dialogue précis avec le bureau d’études ou l’artisan repose sur la capacité à lire ces documents techniques.
Les principaux types de noues et leurs usages sur un chantier courant
On distingue trois configurations principales selon le mode de fixation et le recouvrement de la couverture :
- La noue ouverte : un chéneau métallique visible reste apparent entre les deux versants. Elle convient aux couvertures en tuiles, ardoises ou tôle, et facilite l’évacuation rapide de l’eau.
- La noue fermée : les éléments de couverture se rejoignent au-dessus de l’ouvrage d’étanchéité, masquant la noue. Solution esthétique prisée en ardoise ou en petits éléments.
- La noue encaissée : utilisée sur les toitures à faible pente, elle intègre un profil préformé posé sur un support rigide pour garantir l’étanchéité.
Le choix du type de noue dépend de la nature du revêtement, de la pente des versants, du climat local et des préférences esthétiques. Le schéma technique adapte la géométrie et les détails de fixation à chaque situation.

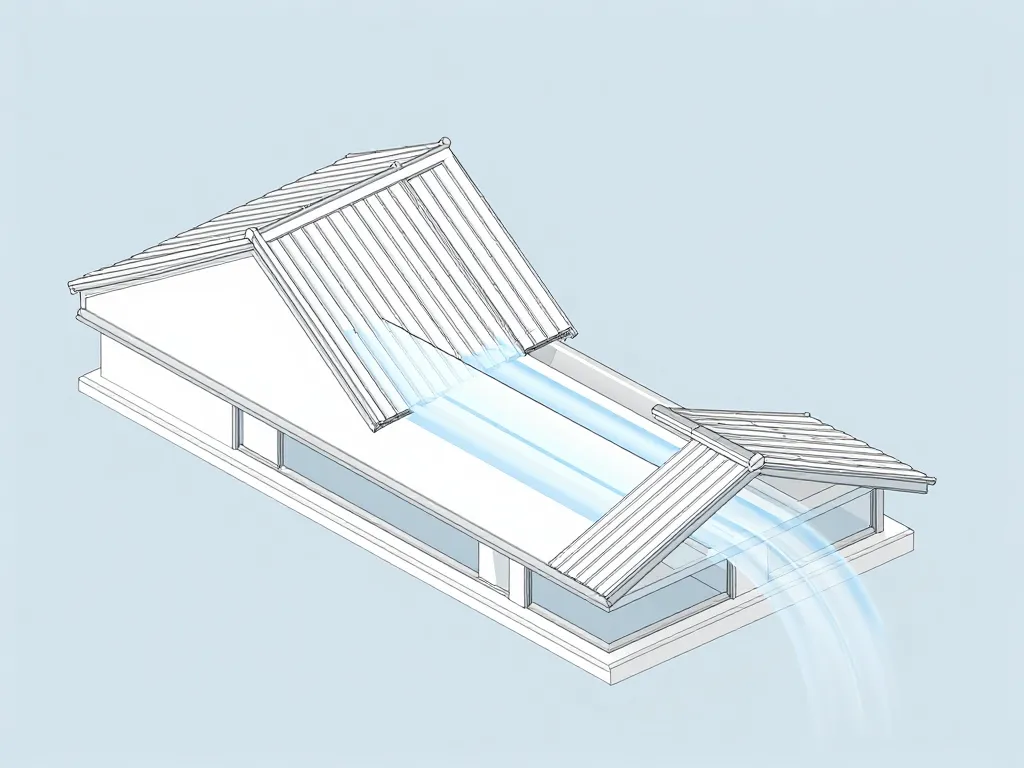

Décrypter un schéma technique de noue de toiture étape par étape
Un schéma de noue bien conçu intègre plusieurs vues complémentaires : coupe transversale, plan de dessus, indications de pentes et références normatives. Savoir lire ces documents évite les malfaçons et facilite le contrôle qualité.
Lecture d’un schéma de noue : quelles informations vérifier en priorité
Un schéma de noue doit indiquer précisément les éléments suivants :
| Élément | Information attendue |
|---|---|
| Pente de la noue | Exprimée en pourcentage ou en degrés, généralement supérieure ou égale à 5 % |
| Largeur utile | Dimension minimale selon DTU, fonction de la surface collectée |
| Ligne d’axe | Position exacte au centre de la noue pour le traçage |
| Sens d’écoulement | Flèches ou annotations indiquant le parcours de l’eau |
| Support | Nature et section des chevrons, voliges ou liteaux porteurs |
Contrôler ces paramètres en premier permet de repérer rapidement les incohérences, comme une pente trop faible ou une largeur insuffisante pour le débit attendu. Une attention particulière doit être portée aux niveaux d’arase, qui garantissent la continuité de l’étanchéité entre noue et couverture.
Comment sont représentés les matériaux et couches dans les détails de noue
Les schémas en coupe montrent la superposition des différentes couches, du support à la finition. Chaque matériau est identifié par un motif graphique ou une légende. On retrouve généralement :
- Le support structurel (chevrons, voliges, panneaux OSB)
- L’écran de sous-toiture, qui assure l’étanchéité secondaire
- La lame de ventilation, espace réservé pour la circulation d’air
- Le profil métallique de noue ou l’accessoire préfabriqué
- La couverture finale (tuiles, ardoises, bac acier, zinc)
Vérifier que chaque couche est correctement représentée et dimensionnée garantit la compatibilité des systèmes et la pérennité de l’ouvrage. Les détails de fixation, les recouvrements et les joints doivent également être indiqués pour assurer une pose conforme.
Différences entre schéma de principe, détail fabricant et plan d’exécution
Le schéma de principe illustre la logique générale de la noue, sans entrer dans le détail millimétrique. Il sert de base de discussion en phase d’avant-projet.
Le détail fabricant précise les profils, les fixations, les recouvrements et les tolérances de pose propres à un produit spécifique. Ces documents sont fournis par les industriels et servent de référence technique.
Le plan d’exécution adapte ces informations aux contraintes réelles du chantier : dimensions exactes, pentes mesurées, contraintes de structure. C’est le document de référence pour l’artisan sur le terrain.
Concevoir et dimensionner une noue conforme aux règles professionnelles
Au-delà de la représentation graphique, une noue doit être calculée pour supporter les charges hydrauliques attendues. Le respect des DTU et des avis techniques garantit la durabilité de l’installation.
Quels paramètres techniques influencent le dimensionnement d’une noue de toiture
Le dimensionnement d’une noue repose sur plusieurs critères interdépendants :
- Surface de collecte : somme des aires de toiture qui s’écoulent dans la noue
- Pente des versants : plus elle est forte, plus le débit est important
- Pluviométrie locale : les zones à forte pluie nécessitent des sections plus larges
- Nature de la couverture : les matériaux imperméables accélèrent l’écoulement
Un calcul simplifié consiste à multiplier la surface de toiture par l’intensité pluviométrique maximale prévue, puis à choisir une largeur de noue capable d’évacuer ce débit. Une noue sous-dimensionnée entraîne débordements, infiltrations et dégâts structurels à court terme.
Noue de toiture et DTU : points de vigilance à intégrer au schéma
Les Documents Techniques Unifiés (DTU) de couverture fixent les règles minimales de conception et de mise en œuvre. Pour les noues, les points suivants doivent figurer sur le schéma technique :
- Pente minimale de la noue selon le type de couverture (généralement 5 % minimum)
- Largeur utile minimale en fonction du débit calculé
- Recouvrement minimal des éléments métalliques (en général 100 mm dans le sens de l’écoulement)
- Fixations conformes aux préconisations du fabricant et aux zones de vent
En cas de sinistre ou d’expertise, l’assureur vérifie la conformité au DTU. Un schéma qui mentionne explicitement ces références facilite la défense du maître d’ouvrage et de l’entreprise.
Cas particuliers : toitures complexes, noues multiples et fortes pentes
Les toitures à géométrie complexe peuvent présenter des noues recevant plusieurs versants simultanément, ce qui multiplie les débits. Dans ce cas, le schéma doit prévoir une largeur supérieure et, si besoin, un renfort de structure pour absorber les charges ponctuelles.
En forte pente ou en zone de montagne, la gestion de la neige impose des adaptations supplémentaires : profils anti-accumulation, garde-neige en amont de la noue, fixations renforcées. Le schéma doit intégrer ces dispositifs pour éviter les arrachements ou les glissements de couverture.
De la théorie au chantier : mise en œuvre pratique d’une noue de toiture
Un schéma technique ne vaut que s’il est correctement traduit sur le terrain. Cette dernière partie aborde le traçage, la pose et le contrôle qualité, ainsi que les erreurs courantes à éviter.

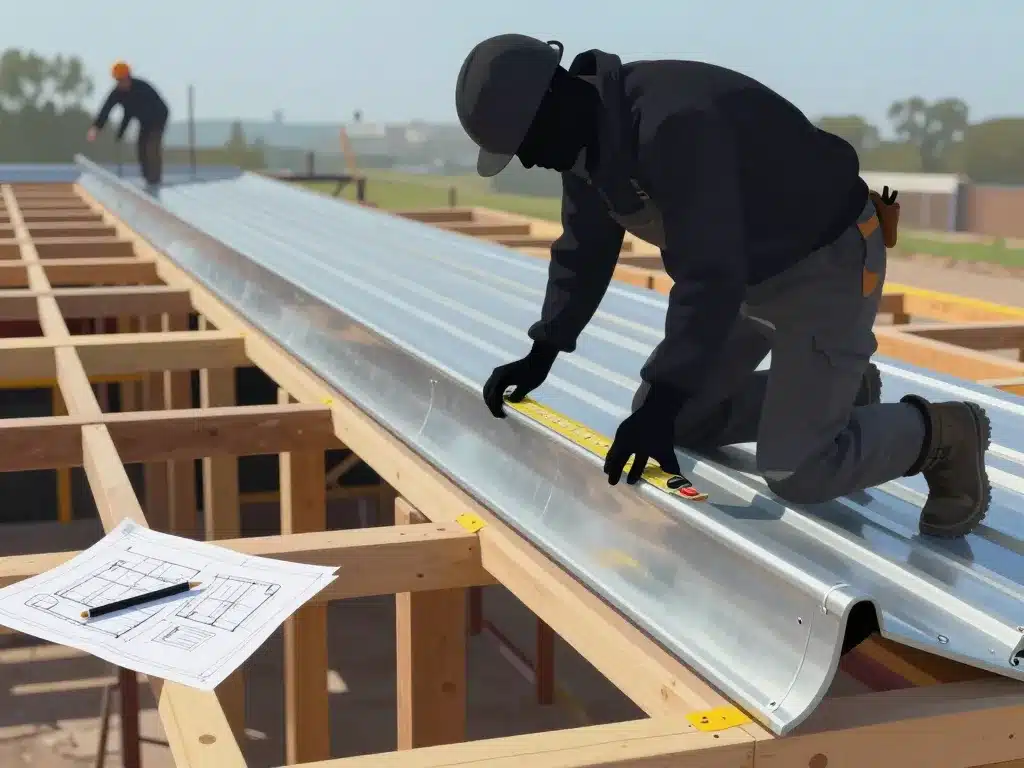

Comment passer d’un schéma de noue au traçage précis sur la charpente
Le traçage commence par le report de l’axe de noue sur la charpente, à l’aide d’un cordeau tendu entre les points hauts et bas définis au plan. Le charpentier ajuste ensuite les coupes de chevrons et la pose des voliges ou liteaux pour respecter cet axe.
Un contrôle de pente à la règle ou au niveau laser permet de vérifier que l’inclinaison réelle correspond au schéma. Tout écart doit être corrigé avant la pose du profil de noue, sous peine de créer des zones de stagnation.
Erreurs fréquentes sur les noues de toiture et indices visibles d’infiltration
Les malfaçons les plus courantes concernent :
- Les recouvrements insuffisants entre éléments métalliques, qui favorisent les infiltrations capillaires
- La suppression de la ventilation en sous-face, qui provoque condensation et pourrissement du support
- Les découpes de tuiles trop proches de l’axe, qui réduisent la largeur utile de la noue
- L’absence de relevé en partie haute, permettant aux débordements de remonter sous la couverture
À l’usage, des traces de coulure, de la mousse anormalement développée ou des auréoles en sous-face signalent un défaut d’étanchéité. Comparer l’ouvrage réalisé au schéma d’origine aide à identifier précisément où la mise en œuvre s’est écartée du détail prévu.
Pourquoi conserver les schémas techniques de noue pour le suivi du bâtiment
Les schémas techniques de noue font partie intégrante du dossier des ouvrages exécutés (DOE). Ils facilitent les interventions futures, notamment en cas de surélévation, de modification de charpente ou de reprise de couverture. Les artisans intervenants disposent ainsi d’une référence fiable pour respecter les dispositions d’origine ou les adapter en connaissance de cause.
Ces documents constituent également un atout lors de la vente d’un bien immobilier ou d’une expertise, en documentant la qualité de la toiture et la conformité aux règles de l’art. Conserver l’ensemble des plans et détails techniques contribue à la traçabilité et à la valorisation du patrimoine bâti.
Maîtriser la lecture et l’exploitation d’un schéma technique de noue constitue un levier essentiel pour garantir la pérennité d’une toiture. De la phase de conception au contrôle sur chantier, chaque étape s’appuie sur ces documents pour anticiper les risques, respecter les normes et assurer un écoulement efficace des eaux pluviales. Conserver ces schémas dans le dossier du bâtiment facilite les interventions futures et sécurise la qualité de l’ouvrage sur le long terme.
