La lecture d’un plan d’installation ne s’improvise pas. Que vous soyez bricoleur ou professionnel, maîtriser chaque symbole de schéma électrique est indispensable pour garantir la sécurité et la fonctionnalité d’un circuit. Ces pictogrammes ne sont pas de simples dessins : ils répondent à des normes strictes qui permettent à n’importe quel électricien, partout dans le monde, de comprendre l’intention du concepteur.
L’importance de la normalisation : pourquoi les symboles sont-ils universels ?
Si chaque ingénieur inventait sa propre manière de dessiner une ampoule ou un interrupteur, le risque de confusion serait immense, entraînant des erreurs de montage dangereuses. Pour pallier ce risque, des organismes internationaux comme l’IEC (Commission Électrotechnique Internationale) et, en France, l’AFNOR avec la norme NF EN 60617, ont établi un langage graphique commun.
Cette standardisation assure l’interopérabilité des projets. Un schéma conçu en Allemagne peut être lu et exécuté sans ambiguïté par une équipe en France. Le respect de ces symboles garantit que les dispositifs de protection, comme les disjoncteurs différentiels, sont placés aux endroits stratégiques pour prévenir les incendies ou les électrisations.
Les différentes familles de schémas

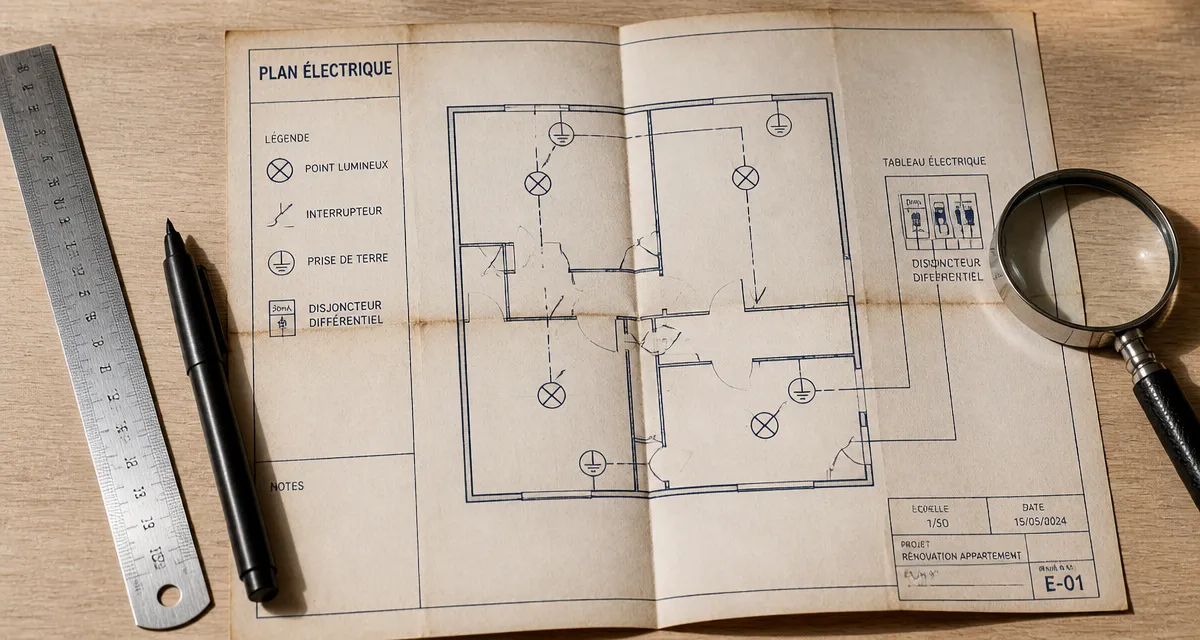

Avant d’étudier les symboles, il faut distinguer les types de documents. Le schéma architectural indique l’emplacement des équipements dans une pièce. Le schéma unifilaire offre une vue simplifiée de l’installation, tandis que le schéma multifilaire détaille chaque conducteur, une étape indispensable pour le câblage effectif des armoires électriques.
Tableau des symboles électriques fondamentaux
Pour naviguer dans vos projets, voici un récapitulatif des éléments les plus fréquents sur un plan électrique domestique ou industriel.
| Composant | Description du symbole | Usage principal |
|---|---|---|
| Point lumineux | Une croix (X) dans un cercle | Éclairage standard au plafond ou en applique. |
| Interrupteur simple | Un trait oblique terminé par un petit cercle | Commande d’un circuit d’éclairage unique. |
| Prise de courant | Un demi-cercle avec deux traits parallèles | Alimentation des appareils mobiles ou fixes. |
| Disjoncteur | Un crochet ouvert avec un trait vertical | Protection contre les surcharges et courts-circuits. |
| Prise de terre | Trois traits horizontaux de tailles décroissantes | Sécurité des personnes par évacuation des courants de fuite. |
Les commandes et interrupteurs spécifiques
Dans une installation moderne, l’interrupteur simple ne suffit pas. Le va-et-vient est représenté par un symbole similaire à l’interrupteur classique mais avec deux directions indiquées, permettant de commander une lampe depuis deux endroits différents. Le télérupteur, utilisé pour les couloirs avec de nombreux points de commande, possède son propre graphisme symbolisant sa fonction de relais électromécanique.
Comprendre les composants de protection et de coupure
La sécurité d’une installation repose sur des organes capables d’interrompre le flux électrique en cas d’anomalie. Sur un schéma, ces éléments sont critiques. Le disjoncteur différentiel se reconnaît à son symbole complexe combinant la fonction de coupure et la détection d’un courant de fuite, souvent représenté par un petit tore.
Le fusible, bien que moins présent dans les constructions neuves au profit du disjoncteur magnétothermique, est représenté par un rectangle traversé par un trait horizontal continu. Il ne faut pas le confondre avec la résistance, dont le rectangle est vide ou hachuré selon les variantes de la norme IEEE ou IEC.
L’énergie se propage dans les conducteurs dès que le contact est établi. Cette propagation obéit à des lois de résonance et de fréquence que les symboles de condensateurs ou d’inductances permettent d’anticiper. Dans les systèmes industriels complexes, la gestion de ces flux demande une lecture précise des symboles de filtres, qui évitent que les perturbations électromagnétiques ne polluent le réseau global.
La signalisation et les capteurs
En plus de la puissance, un schéma intègre souvent la partie commande. Les voyants lumineux sont représentés par un cercle avec des traits rayonnants. Les capteurs de présence ou de luminosité possèdent des symboles enrichis de flèches pointant vers le composant, indiquant une influence extérieure qui déclenche l’action du circuit.
Symboles en électronique : les nuances avec l’électricité générale
Si le bâtiment utilise des symboles standardisés pour l’installation, l’électronique de précision fait appel à une bibliothèque plus vaste. Ici, les composants sont souvent miniaturisés et leurs fonctions variées.
La diode est un triangle pointant vers une barre verticale. Elle ne laisse passer le courant que dans un sens, agissant comme un clapet anti-retour. Le transistor est un symbole à trois branches (Base, Collecteur, Émetteur) qui gère le signal, permettant d’amplifier ou de commuter le courant. Le condensateur est composé de deux barres parallèles symbolisant l’accumulation de charges électriques. S’il est polarisé, un signe « + » est ajouté.
Différencier les sources d’énergie
Sur un plan, il est impératif de savoir si l’on travaille en courant continu (DC) ou alternatif (AC). Le générateur de tension est schématisé par un cercle avec un trait droit pour le continu, ou une sinusoïde pour l’alternatif. Cette distinction est vitale : brancher un composant conçu pour le continu sur une source alternative entraîne presque systématiquement sa destruction.
Conseils pratiques pour lire et tracer vos propres schémas
Pour réussir la lecture d’un plan complexe, commencez par identifier la source d’alimentation, généralement située à gauche ou en haut du document, puis suivez le cheminement des câbles jusqu’aux récepteurs. Utilisez des codes couleurs si vous tracez vos propres plans : le bleu pour le neutre, le rouge ou le marron pour la phase, et le vert/jaune exclusivement pour la terre.
Les symboles évoluent. Bien que les bases restent stables, l’émergence de la domotique et des énergies renouvelables a introduit de nouveaux pictogrammes pour les panneaux photovoltaïques, les onduleurs ou les bornes de recharge. Garder une documentation à jour, conforme aux dernières versions de la norme NF C 15-100, est le meilleur moyen d’éviter les contre-sens techniques lors de vos interventions.
