Parafoudre Legrand branchement : 50 cm maximum, 6 mm² et erreurs à éviter
Le branchement d’un parafoudre Legrand repose sur quelques points simples, mais non négociables : son emplacement dans le tableau électrique, le raccordement phase/neutre, la liaison à la terre et la longueur des conducteurs. Avant toute intervention, l’installation doit être hors tension et contrôlée avec un appareil adapté. En cas de doute, surtout sur un tableau ancien ou dans un contexte tertiaire, mieux vaut confier le raccordement à un électricien qualifié.
À quoi sert le parafoudre dans un tableau électrique ?
Un parafoudre protège l’installation contre les surtensions transitoires, notamment celles liées à la foudre ou à certaines manœuvres sur le réseau. Son rôle n’est pas de remplacer les disjoncteurs ou les interrupteurs différentiels. Il vient en complément, pour dériver l’énergie de surtension vers la terre avant qu’elle n’endommage les équipements sensibles.
Dans une habitation moderne, les appareils électroniques sont nombreux : box internet, électroménager, pompe à chaleur, motorisation de portail, alarme, borne IRVE, automatismes. Une surtension peut griller une alimentation, détériorer une carte électronique ou provoquer un sinistre sur le tableau. Le parafoudre limite ce risque, à condition que son branchement soit court, direct et conforme.
Le cas courant : le parafoudre type 2 monophasé
Pour un tableau d’abonné en monophasé 230 V, on rencontre souvent un parafoudre type 2 Legrand destiné à la protection générale de l’installation. Certains modèles affichent un Imax de 12 kA/pôle et couvrent des installations de 0 à 36 kVA, dans la limite des caractéristiques prévues par le fabricant. Le choix doit toujours rester cohérent avec le réseau, le calibre de l’installation et le courant de court-circuit local, qui peut être indiqué jusqu’à 4,5 kA selon les références concernées.
Choisir le bon modèle Legrand avant de raccorder
Le bon branchement commence par le bon produit. Un parafoudre mal choisi peut être incompatible avec le tableau, insuffisant pour l’usage ou mal intégré dans l’architecture de protection. Il faut donc vérifier le type de réseau, le nombre de modules disponibles, la présence ou non d’une protection intégrée et les consignes de raccordement du fabricant.

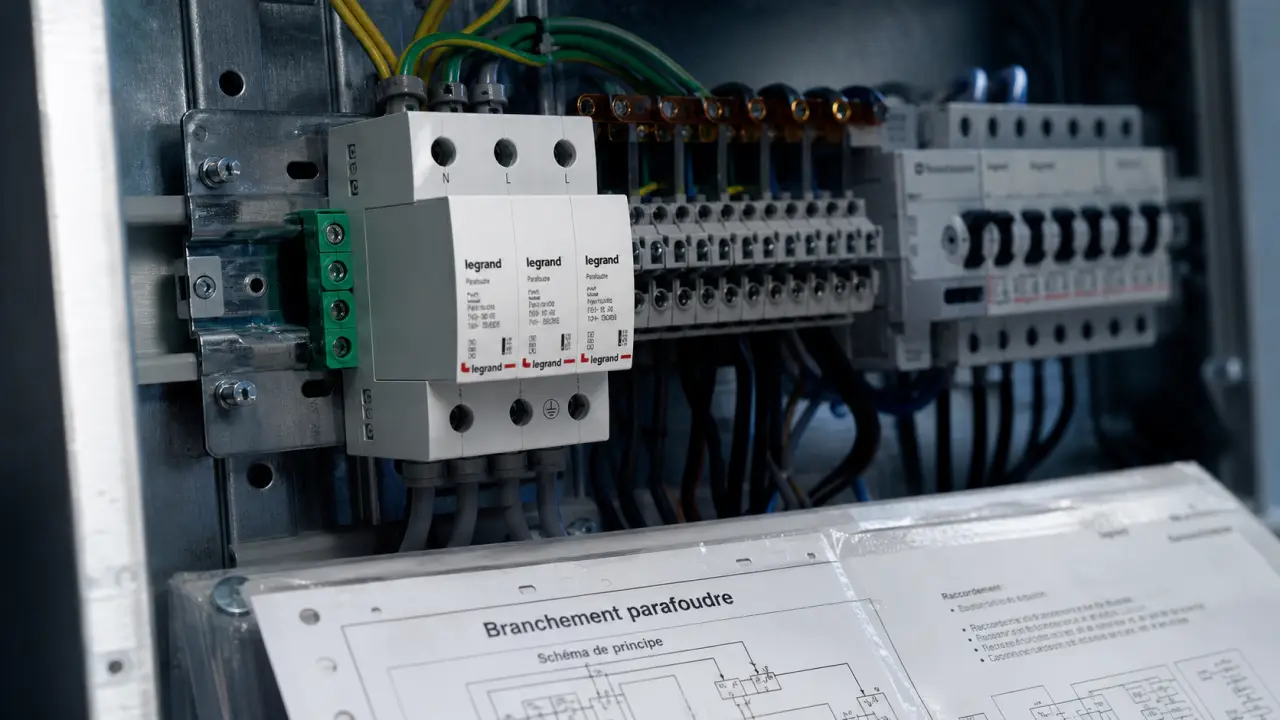

Notice de branchement du parafoudre modulaire 2 modules — Découvrez les étapes officielles pour installer le parafoudre dans un tableau électrique et le positionner correctement en amont des protections.
| Critère | Point à vérifier | Pourquoi c’est important |
|---|---|---|
| Réseau | Monophasé 230 V ou autre configuration | Le schéma phase/neutre dépend du type d’alimentation |
| Type de parafoudre | Type 2 pour protection principale courante | Il répond aux besoins usuels du tableau d’abonné |
| Protection intégrée | Présente ou à ajouter selon la référence | Elle conditionne le câblage et la place dans le tableau |
| Capacité | Imax, courant admissible, puissance couverte | Le modèle doit correspondre à l’installation réelle |
| Documentation | Notice et schéma officiel Legrand | Le raccordement exact dépend de la référence |
Les parafoudres Legrand sont pensés pour s’intégrer dans les tableaux de la marque, avec des solutions de peigne de raccordement, de bornier de répartition ou de modules compacts. Cette cohérence facilite le montage, mais elle ne dispense pas de lire la notice de la référence installée. Deux parafoudres visuellement proches peuvent avoir des exigences différentes.
Le tableau électrique doit rester lisible. Le disjoncteur principal coupe l’alimentation générale, les différentiels protègent les personnes, les disjoncteurs divisionnaires protègent les circuits, et le parafoudre évacue la surtension vers la terre. Si le module est placé trop loin de l’arrivée, relié par des fils trop longs ou raccordé sur une terre imparfaite, il perd une partie de son efficacité. Le principe est simple : plus le chemin est court, plus la protection est cohérente.
Branchement d’un parafoudre Legrand : la méthode étape par étape
Le raccordement se fait généralement en tête de tableau, après l’appareil général de coupure et avant la distribution vers les circuits. L’objectif est que le parafoudre intercepte la surtension le plus tôt possible. Le schéma précis dépend du modèle, mais la logique reste la même : alimentation en phase et neutre, puis évacuation vers la terre.
1. Couper, contrôler, préparer
Coupez le courant au disjoncteur principal, puis vérifiez l’absence de tension avant de toucher les conducteurs. Préparez l’espace dans le tableau, les fils, les embouts si nécessaire, le tournevis adapté et la documentation technique. Le parafoudre doit être clipsé proprement sur le rail DIN, sans contrainte mécanique et avec un accès visible à son indicateur d’état s’il en possède un.
2. Raccorder phase, neutre et terre
En monophasé, le parafoudre se raccorde sur la phase et le neutre, puis sur le conducteur de terre. Pour les liaisons phase/neutre, une section de câble de 6 mm² est couramment recommandée dans ce type de montage. Le raccordement peut s’effectuer via un peigne vertical, un bornier de répartition ou des conducteurs adaptés, selon la configuration du tableau et les prescriptions Legrand.
La liaison à la terre doit rester directe, fiable et correctement serrée. C’est elle qui permet d’évacuer l’énergie de surtension. Un mauvais serrage, un conducteur trop long ou une terre de mauvaise qualité réduisent fortement la protection. Après raccordement, contrôlez que chaque conducteur est bien inséré dans sa borne et qu’aucun brin de cuivre ne dépasse.
3. Respecter la règle des 50 cm
La distance entre les points de raccordement doit rester inférieure à 50 cm. Cette règle est essentielle : plus les conducteurs sont longs, plus ils ajoutent d’impédance et moins le parafoudre agit efficacement au moment de la surtension. En pratique, il faut éviter les boucles, les détours dans le tableau et les cheminements inutiles. Le raccordement le plus court et le plus rectiligne est généralement le meilleur.
- Installer le parafoudre près de l’arrivée électrique du tableau.
- Utiliser des conducteurs adaptés, notamment 6 mm² pour phase/neutre lorsque la notice le prévoit.
- Relier la terre par le chemin le plus court possible.
- Maintenir moins de 50 cm entre les points de raccordement concernés.
- Comparer le montage réalisé avec le schéma officiel de la référence Legrand.
Pour éviter toute ambiguïté, consultez toujours le schéma de branchement fourni avec le produit ou la documentation disponible sur le site officiel Legrand. C’est le seul document qui confirme le bornage exact du modèle installé.
Norme NF C 15-100-1 : quand le parafoudre devient obligatoire
La norme NF C 15-100-1 encadre les installations électriques basse tension et précise les cas dans lesquels un parafoudre doit être prévu. Depuis août 2025, ses évolutions renforcent l’attention portée à la protection contre les surtensions. L’obligation dépend notamment du type de bâtiment, de l’usage de l’installation, de la présence d’équipements sensibles et du niveau de risque.
Dans le résidentiel, la nécessité peut varier selon la situation géographique, le mode d’alimentation et les équipements à protéger. Dans le tertiaire ou les bâtiments recevant du public, la question devient plus sensible, car une surtension peut compromettre la sûreté de fonctionnement : alarmes, contrôles d’accès, systèmes de sécurité, informatique, communication ou équipements techniques.
IRVE, ERP, ICPE : les cas à examiner de près
Les installations avec borne IRVE, les ERP et les ICPE méritent une analyse spécifique. Ces environnements comportent souvent des équipements coûteux ou critiques, et la responsabilité de l’installateur ou du gestionnaire peut être engagée en cas de non-conformité. Le parafoudre ne doit alors pas être choisi seulement comme un accessoire de tableau, mais comme un élément de protection intégré à l’ensemble de l’installation électrique.
Pour une installation neuve, une rénovation importante ou une mise en conformité, il est prudent de faire valider le choix du parafoudre, son emplacement et son raccordement. La conformité ne se limite pas à la présence du module : elle tient aussi à la section des conducteurs, à la qualité de la terre, à la distance de raccordement et à l’adéquation du produit avec le tableau.
Erreurs fréquentes et contrôles avant remise sous tension
La plupart des problèmes viennent d’un montage trop long, d’une mauvaise coordination avec le tableau ou d’un modèle inadapté. Un parafoudre installé trop loin de l’arrivée, raccordé avec des conducteurs qui serpentent dans le coffret, protège moins bien qu’un module correctement positionné. De même, une liaison de terre négligée peut rendre la protection très insuffisante.
- Raccorder sans couper l’alimentation : c’est un risque immédiat d’électrisation ou de court-circuit.
- Dépasser 50 cm de liaison : l’efficacité de l’évacuation des surtensions diminue.
- Ignorer la notice : le bornage peut varier selon la référence Legrand.
- Choisir un modèle incompatible : monophasé, type 2, Imax et protection intégrée doivent être vérifiés.
- Négliger le serrage : une borne mal serrée peut chauffer ou créer un défaut.
Avant de remettre sous tension, vérifiez visuellement le cheminement des fils, la bonne insertion des conducteurs, l’absence de cuivre apparent, la continuité logique vers la terre et la cohérence avec le schéma. Après remise sous tension, contrôlez l’indicateur d’état du parafoudre si le modèle en possède un. S’il signale un défaut ou une fin de vie, il faut remplacer la cartouche ou le module selon la conception prévue.
Un branchement de parafoudre Legrand réussi est donc un montage court, lisible et documenté. Le produit protège efficacement seulement s’il est bien choisi, installé au bon endroit et raccordé à une terre fiable. Pour un particulier averti, la documentation fabricant reste indispensable ; pour une installation complexe, tertiaire ou soumise à obligation, l’intervention d’un professionnel reste la solution la plus sûre.
