Mesurer la terre d’une maison : le multimètre vérifie la prise, pas la résistance du sol
Publié par : Élise de Vaucelles — Rédactrice spécialisée en bricolage
Mesurer la terre d’une maison couvre deux vérifications différentes : contrôler qu’une prise semble correctement raccordée et mesurer la résistance réelle de l’électrode enterrée. Le premier contrôle peut donner un indice avec un multimètre ou un testeur de prise. Le second demande un appareil spécialisé et, souvent, l’intervention d’un électricien. Cette distinction évite de confondre une prise apparemment fonctionnelle avec une protection réellement efficace.
La terre protège les personnes avec le différentiel
La mise à la terre relie les masses métalliques des appareils et de l’installation à un conducteur de protection, généralement vert et jaune. Ce conducteur rejoint ensuite une électrode enterrée, comme un piquet vertical, un conducteur horizontal ou une boucle en fond de fouille. En cas de défaut d’isolement, un courant de fuite peut ainsi être évacué vers le sol plutôt que de traverser une personne qui toucherait une carcasse métallique devenue accidentellement sous tension.
La terre ne remplace pas l’interrupteur différentiel. Ces deux protections fonctionnent ensemble. Le différentiel 30 mA surveille l’équilibre des courants entre la phase et le neutre, puis coupe l’alimentation lorsqu’il détecte une fuite. Une prise de terre en bon état contribue à limiter la tension de contact et à réunir les conditions nécessaires au déclenchement de la protection. Une résistance trop élevée, un conducteur coupé ou une liaison corrodée peuvent réduire cette protection.
Ne pas confondre continuité, tension et résistance
Une continuité correcte signifie que la broche de terre d’une prise est reliée au bornier de terre du tableau. Une mesure de tension indique la différence de potentiel entre la phase, le neutre et la terre. La résistance de terre, exprimée en ohms, évalue la capacité de l’électrode et du sol à écouler un courant. Ces informations se complètent, mais aucune ne remplace les deux autres.
Contrôler une prise de terre avec un multimètre : ce que le test indique vraiment
Avant toute manipulation, n’ouvrez ni le tableau ni une prise sous tension. Utilisez seulement un multimètre en bon état, des cordons isolés adaptés et un appareil réglé sur la mesure de tension alternative. Si vous n’êtes pas habitué aux mesures électriques, un testeur de prise à voyants est plus simple pour un premier repérage. Il ne fournit toutefois pas un diagnostic complet.
Le contrôle porte sur la présence de tensions cohérentes entre les conducteurs. Il ne mesure pas directement la qualité de l’électrode enterrée. Pour limiter les risques, interrompez la mesure au moindre doute et faites vérifier l’installation par un professionnel.
- Repérez la prise : une prise dotée d’une broche ou de contacts métalliques de terre est équipée pour recevoir le conducteur de protection. Cela ne prouve pas que ce conducteur est raccordé jusqu’au tableau.
- Réglez le multimètre sur les volts alternatifs : choisissez un calibre supérieur à la tension domestique attendue.
- Relevez les tensions avec prudence : la comparaison entre phase et neutre, phase et terre, puis neutre et terre fournit un indice sur le câblage de la prise.
- Notez les résultats : une mesure isolée ne suffit pas pour conclure. Toute incohérence doit être confirmée par un professionnel et non corrigée au hasard.
| Mesure observée | Ordre de grandeur attendu | Ce qu’elle permet d’indiquer |
|---|---|---|
| Phase-neutre | Environ 230 V | Présence de l’alimentation électrique |
| Phase-terre | Environ 220 à 240 V | Indice d’un raccordement de terre à un potentiel proche de celui du neutre |
| Neutre-terre | De 0 à moins de 2 V | Écart normalement faible, à interpréter avec prudence |
Une valeur phase-terre proche de 230 V et une tension neutre-terre faible sont généralement cohérentes avec une terre raccordée. Elles ne donnent cependant aucune valeur de résistance de terre. Un multimètre ne mesure pas la qualité du contact entre l’électrode et le sol en plaçant simplement ses pointes dans une prise. Il indique ici des tensions présentes dans l’installation.
Pourquoi le mode ohmmètre ne mesure pas la prise de terre de la maison
Le mode ohmmètre injecte une faible tension propre à l’appareil. Il doit être utilisé sur un circuit hors tension et isolé. Mesurer ainsi entre la terre et un point de l’installation ne permet pas de déterminer la résistance globale de l’électrode enterrée. Le résultat peut être perturbé par les liaisons, les appareils raccordés, le neutre, les protections ou différents chemins parallèles.
Cette utilisation peut aussi endommager le multimètre si elle est réalisée sur un circuit alimenté. Le mode ohmmètre peut servir à certaines vérifications de continuité, mais il ne remplace pas un test de résistance de terre. La mesure recherchée doit prendre en compte l’électrode et le sol qui l’entoure.
La jauge utile : mesurer le sol, pas seulement les fils
La résistance de terre varie selon son environnement. Un sol argileux humide, un terrain sableux sec, la profondeur de l’électrode, sa surface de contact et l’état du métal ne produisent pas le même résultat. La sécheresse saisonnière peut augmenter la résistivité du terrain. La corrosion peut aussi créer une liaison instable.
Un contrôle satisfaisant à la prise ne garantit donc pas qu’un piquet enterré depuis longtemps reste performant. La mesure doit aussi tenir compte du comportement électrique du sol autour de l’électrode, ainsi que de l’état du conducteur qui relie cette électrode au tableau.
Les appareils adaptés à une mesure réelle

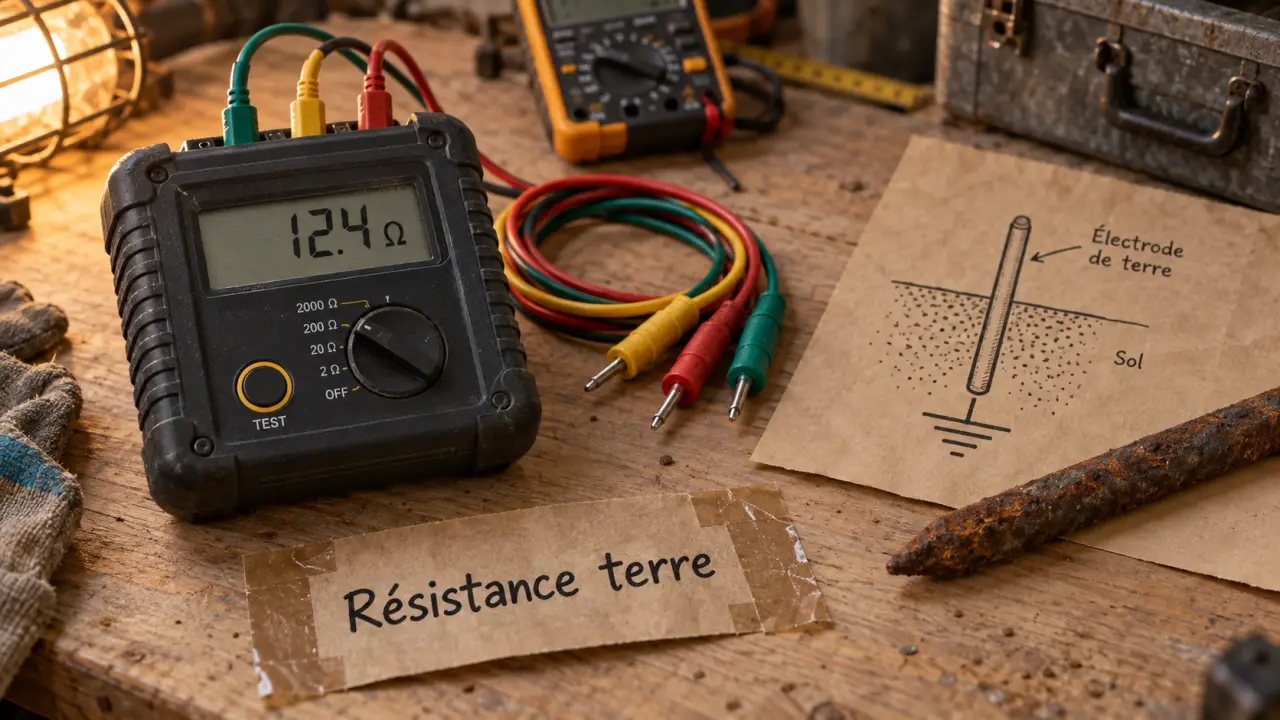

Un testeur de boucle de terre mesure la résistance de la boucle dans certaines configurations, sans déposer l’installation. Le telluromètre est l’appareil de référence pour évaluer l’électrode de terre. La méthode des trois piquets, aussi appelée mesure par chute de potentiel, utilise des électrodes auxiliaires implantées dans le sol. L’appareil injecte un courant, relève une tension, puis en déduit une résistance.
La méthode des 62 % est une variante du positionnement des sondes, utilisée dans des conditions précises. Elle ne consiste pas à placer les pointes du multimètre dans une prise. La configuration du terrain et la distance entre les électrodes auxiliaires doivent être adaptées à la mesure réalisée.
Il existe aussi des mesures sans piquet, réalisées avec des pinces de courant sur les installations qui présentent une boucle adaptée. Elles évitent certaines déconnexions, mais leur interprétation demande un équipement spécifique et une compétence professionnelle. Déconnecter une barrette de coupure ou intervenir sur le tableau sans maîtriser le risque électrique n’est pas une opération à improviser.
Quelles valeurs viser et comment interpréter les ohms
Les chiffres affichés en ohms doivent être replacés dans la configuration de la maison et dans les exigences applicables. Dans le cadre évoqué par la NF C 15-100, une tension de contact maximale de 50 V est retenue dans les conditions ordinaires et de 25 V dans un local humide. Le réglage et le calibre du dispositif différentiel influencent donc l’objectif de résistance à atteindre.
Pour un logement standard, une résistance inférieure à 100 ohms est souvent citée comme repère pratique. Viser 50 ohms apporte une marge de sécurité supplémentaire. Un environnement très humide ou une piscine peut justifier un objectif de 17 ohms. Ces valeurs ne constituent pas un feu vert universel : seule la vérification de l’ensemble de l’installation permet de conclure à son adéquation.
- Résultat élevé ou variable : la nature du sol, une électrode insuffisante, une connexion oxydée ou un conducteur dégradé peuvent être en cause.
- Résultat incohérent à la prise : faites contrôler le câblage, la continuité du conducteur de protection et le tableau.
- Absence de terre dans une maison ancienne : une rénovation peut nécessiter la création complète d’une prise de terre et la reprise des circuits.
Les situations où l’électricien est indispensable
Faites intervenir rapidement un électricien si vous ressentez des décharges au contact d’un appareil, si le différentiel déclenche fréquemment, si une prise présente des mesures anormales ou si le logement ne possède pas de conducteur de terre identifiable. Une installation antérieure à 1969 peut notamment ne pas disposer d’une terre sur tous les circuits.
Un professionnel peut inspecter le bornier de terre, la barrette de coupure, les liaisons équipotentielles et l’état du conducteur enterré. Il réalise ensuite une mesure adaptée avec un testeur de boucle ou un telluromètre. Selon le résultat, il peut proposer un resserrage de connexion, le remplacement d’un conducteur corrodé, l’ajout d’électrodes ou la création d’une boucle de terre lors de travaux.
Après une rénovation, dans une salle d’eau, près d’une piscine ou après un problème d’humidité, ce diagnostic apporte une vérification utile. Le multimètre peut aider à repérer une incohérence sur une prise, mais seule une mesure adaptée permet d’évaluer réellement la résistance de terre de la maison.
